擠出機(jī)螺桿和機(jī)筒是擠出機(jī)的靈魂部件,它們的組合關(guān)系到擠出機(jī)的工作質(zhì)量以及對(duì)物料的塑化能力、生產(chǎn)效率等。所以當(dāng)擠出機(jī)螺桿和機(jī)筒磨損嚴(yán)重時(shí)，會(huì)影響擠出的產(chǎn)量。由此可見，對(duì)螺桿機(jī)筒的保養(yǎng)和維修事關(guān)重要!
擠出機(jī)螺桿和機(jī)筒的損壞原因
1、擠出機(jī)螺桿在機(jī)筒內(nèi)轉(zhuǎn)動(dòng)，物料與二者的摩擦，使擠出機(jī)螺桿與機(jī)筒的工作表面逐漸磨損：擠出機(jī)螺桿直徑逐漸縮小，機(jī)筒的內(nèi)孔直徑逐漸加大。這樣，擠出機(jī)螺桿與機(jī)筒的配合直徑間隙，隨著二者的逐漸磨損而一點(diǎn)點(diǎn)加大。
可是，由于機(jī)筒前面機(jī)頭和分流板的阻力沒有改變，這就增加了被擠塑物料前進(jìn)時(shí)的漏流量，即物料從直徑間隙處向進(jìn)料方向流動(dòng)量增加。結(jié)果使擠出機(jī)生產(chǎn)量下降。這種現(xiàn)象又使物料在機(jī)筒內(nèi)停留時(shí)間增加，造成物料分解。如果是聚乙烯，分解產(chǎn)生的氯化氫氣體加強(qiáng)了對(duì)擠出機(jī)螺桿和機(jī)筒的腐蝕。
2、物料中如有碳酸鈣和玻璃纖維等填充料，能加快擠出機(jī)螺桿和機(jī)筒的磨損。
3、由于物料沒有塑化均勻，或是有金屬異物混入料中，使擠出機(jī)螺桿轉(zhuǎn)動(dòng)扭矩力突然增加，這種扭矩超出擠出機(jī)螺桿的強(qiáng)度極限，使擠出機(jī)螺桿扭斷。這是一種非常規(guī)事故損壞。
塑料擠出機(jī)械中的
機(jī)筒和螺紋元件
是擠出設(shè)備中的關(guān)鍵心臟部件，
其耐磨性的好壞直接影響著生產(chǎn)成本及產(chǎn)品質(zhì)量。目前市面上通常使用 6542 高速鋼和 C 型套，兩者的使用壽命一般僅3個(gè)月，在生產(chǎn)某些堅(jiān)硬物料時(shí)甚至僅數(shù)天就需更換。
這樣頻發(fā)的維護(hù)保養(yǎng)工作不僅增減了企業(yè)成本，降低了工作效率，對(duì)一線的員工來說，也是個(gè)不小的挑戰(zhàn)。
針對(duì)這樣的問題，艾盾開發(fā)出來AD-02合金以提高機(jī)筒及螺紋元件的使用壽命。
艾盾配備的合金材料可全面覆蓋行業(yè)內(nèi)常見的玻纖、及填充性磨損;還原及氧化性腐蝕相比業(yè)內(nèi)同類型產(chǎn)品，延長使用壽命3倍以上、降低同向雙螺桿擠出機(jī)運(yùn)行成本30%-50%。
AD-02 合金的硬度
合金熔覆層硬度為 HRC52-56。
AD-02 合金的耐磨性能
耐磨性測(cè)試
耐磨性測(cè)試依據(jù)家標(biāo)準(zhǔn)GB/T12444-2006在環(huán)塊磨損試驗(yàn)機(jī)上進(jìn)行。測(cè)試時(shí)，載荷為392N，線速度0.42m/s，水潤滑，2小時(shí)后分別測(cè)試輪和塊的失重重量。試樣塊尺寸為7×6×30; 對(duì)磨輪為6542高速鋼（熱處理態(tài),HRC58-62），尺寸Φ40×Φ16×10。測(cè)試結(jié)果顯示，AD-02合金耐磨性能是6542高速鋼的6倍。
AD-02 合金的耐腐蝕性能
耐腐蝕性測(cè)試
耐腐蝕性測(cè)試依據(jù)行業(yè)標(biāo)準(zhǔn)JB/T7901-1999 試驗(yàn)方法進(jìn)行。 試樣尺寸Φ10×10,表面粗糙度Ra1.6μm。將AD-02與316L不銹鋼兩種試樣分別浸入溫度為 40±2℃的10%鹽酸溶液中進(jìn)行40小時(shí)浸泡試驗(yàn)，經(jīng)測(cè)定，結(jié)果如下顯示, 在鹽酸環(huán)境中 AD-02合金耐腐蝕性能優(yōu)于316L不銹鋼。
AD-02 合金的其他性能
1、熱膨脹系數(shù)
合金的熱膨脹系數(shù)是制定熔覆層成型工藝的重要依據(jù)之一，經(jīng)取樣測(cè)試，合金的熱膨脹系數(shù)如下(圖 1)所示。常溫下合金的熱膨脹系數(shù)較低，并隨著溫度的升高，熱膨脹系數(shù)增大。
合金在塑料擠出機(jī)上的應(yīng)用

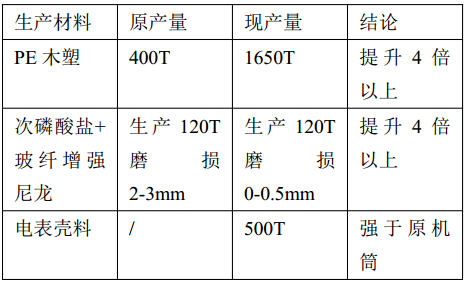

AD-02 合金現(xiàn)已在擠出設(shè)備中得到廣泛應(yīng)用，使用該合金做熔覆層的機(jī)筒和螺紋元件，在平行雙螺桿擠出機(jī)和錐形雙螺桿擠出機(jī)上的使用壽命均得到大幅度提高。以壽命提高 3 倍為例，使用AD-02合金筒體可以減少2次筒體更換，節(jié)省停機(jī)時(shí)間，大大減少因停機(jī)造成的損失。附3-附5 是部份單位使用AD-02 合金前后的數(shù)據(jù)對(duì)比，使用結(jié)果如下：
機(jī)筒合金層成型工藝

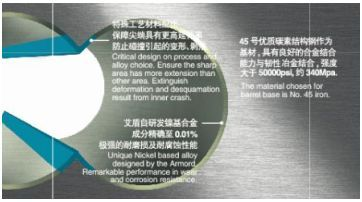

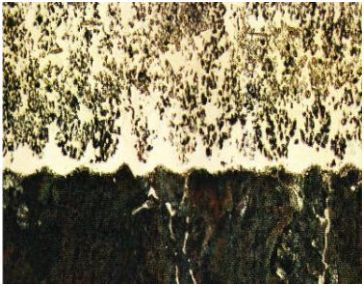

合金機(jī)筒的合金層相比 C 型套的不同之處在于： 1 整個(gè)內(nèi)壁合金層是一次成型，尖角處無接縫。2與基體的結(jié)合是冶金結(jié)合，結(jié)合強(qiáng)度高。如圖3、圖4。

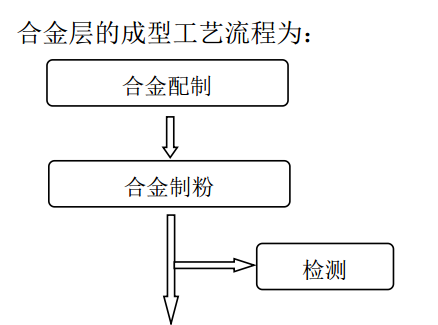

合金層的成型工藝流程為：
結(jié)論
1) 艾盾合金 AD-02合金具有優(yōu)良的耐磨性能，平雙擠出機(jī)筒體使用壽命提高了 3-4 倍。
2) 艾盾合金 AD-02 合金在強(qiáng)酸、氧化-還原復(fù)合介質(zhì)、鹵族以及化合物、強(qiáng)還原介質(zhì)、堿性介質(zhì)、含有氯離子的氧化還原介質(zhì)等環(huán)境中都具有良好的耐腐蝕性能， 擠出機(jī)筒體的使用壽命大大提高 。
您是第位訪客
